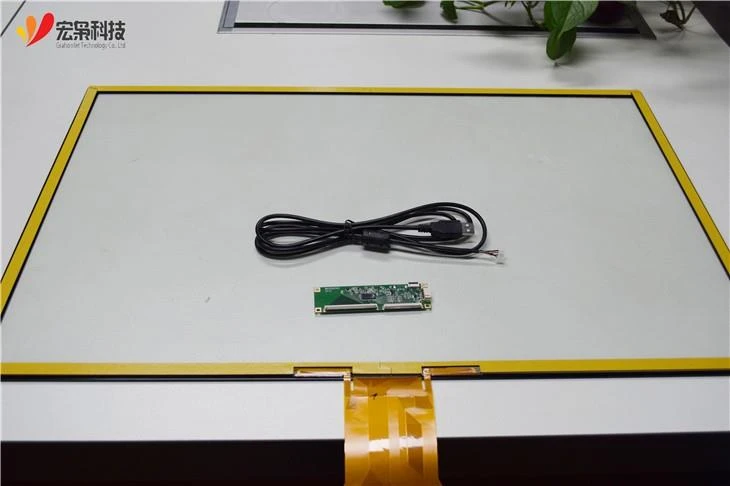

43 duim geprojekteerde kapasitiewe 10 -punt multi -aanraakskerm,Ondersteuning aanraak met handskoene van alle materiaal en dik geharde glas of rekenaar aan die gang, hoofsaaklik gebruik in advertensie-terminale, intelligente onderwysterminal, selfdiensondersoekterminal en ander velde, ondersteun diep aanpassing, aanraakskerm-koppelvlak IIC/USB/RS232 opsioneel;
| Modelnommer | HX4301601 V1.0 | Oppervlakhardheid | Groter as of gelyk aan 6h |
| Brandmerk | Grahowlet | Bedryfsomgewing | -20 grade - 70 graad, minder as of gelyk aan 85% RH |
| Grootte | 43,0 duim | Bergingsomgewing | -30 grade - 80 graad, minder as of gelyk aan 85% RH |
| Koppelvlak tipe | USB | Kragtoevoerspanning | USB5V |
| Struktuur | G+G | Uiteensetting van dimensie | 1013.20 (w) x600.50 (h) x5.30 (d) mm |
| Beheerder IC | Ilitek | Uitsigarea | 942.50 (w) x530.50 (h) mm |
| Raakpunte | 10 punte | Ondersteuningstelsels | Windows/Android/Linux ens. |
| Deursigtigheid | Groter as of gelyk aan 85% | Volmag | 1 jaar |
Tegniese V&A
V: Wat is die beginsel van kapasitiewe aanraakskerm om multi-touch te bereik?
A: As die vinger aan die kapasitiewe skerm raak, beïnvloed dit die koppeling tussen die twee elektrodes naby die raakpunt en verander dit die kapasitansie tussen die twee elektrodes. Wanneer die wedersydse kapasitansie opspoor, gee die laterale elektrodes opeenvolgende opwindingspulsseine uit, en al die longitudinale elektrodes ontvang terselfdertyd seine, sodat die kapasitansiewaardes van al die kruisings van die laterale en lengte-elektrodes verkry kan word, dit wil sê die kapasitansie van die tweedimensionele vlak van die hele aanraakskerm. Volgens die tweedimensionele kapasitansieveranderingsdata van die aanraakskerm, kan die koördinate van elke raakpunt bereken word. Dit wil sê, die regte multi-punt-koördinate kan bereken word om multi-touch te realiseer;
V: Oor die kapasitiewe skerm wat ons nou gebruik, is die interferensieprobleem van kragtoevoer baie ernstig. Wat moet ons doen om die inmenging van die kragbron uit te skakel? Afgesien van die skanderingsfrekwensie om die geraasfrekwensie van die kragbron te vermy, verbeter die sein-tot-geraas-verhouding van die skerm? Is daar enige ander manier?
A: As u uit alle huidige gevalle sien, word kragtoevoer-inmenging hoofsaaklik gekonsentreer in TP met groot grootte (7 inch of hoër), en ons het die volgende oplossings:
(1) Kies 'n kwaliteit kragbron. Dit is baie belangrik en die doeltreffendste en fundamentele manier om kragstoornisse op te los;
(2) Frekwensiehopping. Gebruik die Spectrum Analyzer om die oppervlakte te vind waar die algemene modus -interferensie -sterkte van die adapter klein is, en stel dan die TX -skanderingsfrekwensie op hierdie gebied deur middel van sagteware -instelling, wat die interferensie effektief kan beheer. As daar inmenging in die volledige frekwensieband is, word dit aanbeveel om die adapter te laat vaar;
(3) Verbeter die sein tot geraasverhouding. Oorweeg dit in die aanvanklike ontwerp van TP (7,0 inch of hoër) die gebruik van die lae-impedansie-oppervlakhuurmateriaal vir die RX-seinkanaal en die ontwerp van die dubbelzijdige spoor. Probeer om al die kanaalweerstande binne 10K te beheer, wat die kragtoevoer -interferensie effektief kan beheer. ;
(4) Dit is ook moontlik om die laaier te verander, die filter van die algoritme te verhoog en sipres-, EETI-, ILI-skemas aan te neem met sterk anti-interferensieprestasie.
