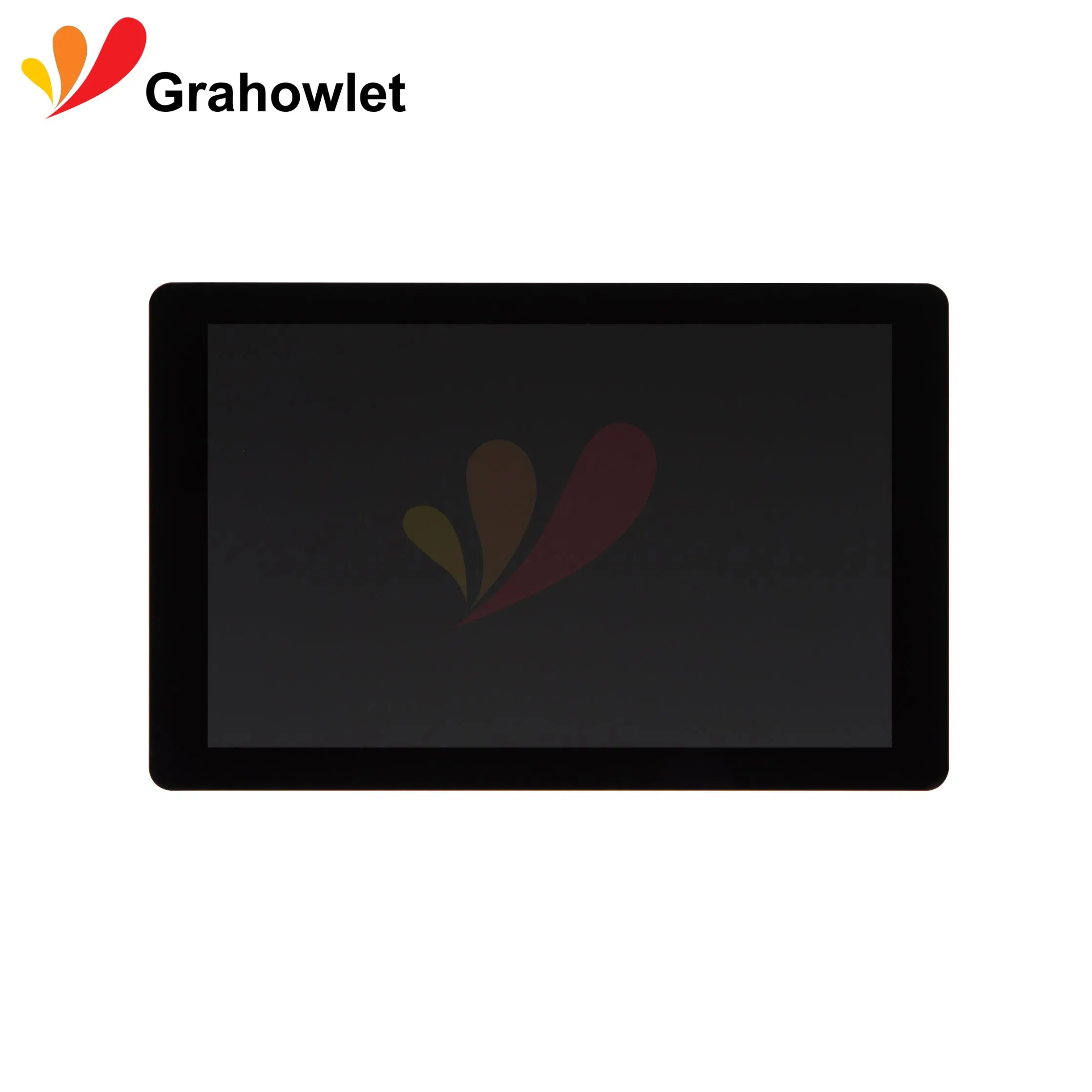

Hoë--LCD-raakskermskerm vir tegniese projekte

Produkbeskrywing

Die geprojekteerde kapasitiewe 7-aanraakskerm met sipresaanraakbeheerder ic kan werking ondersteun met handskoene, water, en werk goed met 10 mm dik gehard glas of dik rekenaar bo-op die dekglas, , hoofsaaklik gebruik in mediese produkte, advertensietoerusting, draagbare mobiele terminale, sekuriteit en ander velde, ondersteun diepte-aanpassing, insluitend strukturele dele en Spesiale AF-oppervlakbehandeling, ens.

Die geprojekteerde kapasitiewe 7-aanraakskerm word direk vanaf USB-koppelvlak, 1024*600-resolusie-skerm en EDP-koppelvlak uitgevoer, wat versoenbaar kan wees met verskeie algemene bedryfstelsels, dit kan toegerus word met dryfbord en kabel, wat meer geskik is vir plat monteer modulestruktuur installasie produkte. Die syskermdruk rondom is swart, die skermpolarisator is relatief swart, so die swart effek van die lugbinding is beter;

Tegniese V&A

V: Onder watter omstandighede sal die optiese binding-raakskermmodule-oplossing oorweeg word?

A: 1. As die kliënt hoër vereistes het vir die algehele skoonheid van die produk, kan hulle die optiese binding oorweeg omdat die hele swart effek van die hele module baie goed is na die optiese binding; 2. Indien die kliënt se produk self hoë vereistes het soos anti-skok-effek en impakweerstand in sy werksomgewing, kan die optiese bindingsoplossing oorweeg word; 3. Indien die kliënt se produk buite gebruik word en sekere vereistes het oor die visuele effek van die Son en die stabiliteit van die warm en koue skokke en die algehele struktuur, moet die optiese bindingsplan oorweeg word;

V: Wat is die strategieë vir ESD in EMC-toetsing van volledige eindprodukte?

A: die algehele oplossing is om statiese elektrisiteit na die grond te vloei. Daar is min of meer die volgende voorstelle:

1), kragtoevoer plus TV's Tube: vir ESD-beskerming van kragtoevoer VCC, kan TV's-buis gekoppel en opgelos word. Die TV se buis is baie soortgelyk aan die spanning reguleerder diode. Dit het 'n nominale spanning. Die verskil is dat sy reaksiespoed besonder vinnig is en dit het 'n goeie ontladingseffek op statiese elektrisiteit.

2) ESD-beskerming van die eksterne koppelvlak seinlyn: jy kan die omgekeerde diode oorweeg en koppel om die stroom na die kragtoevoer of grond te lei;

3), LC-filtrering word by die kragtoevoer van sensitiewe toestelle gevoeg: Sommige IC is veral vatbaar vir statiese elektrisiteit. Wanneer ESD-toetse uitgevoer word, vind terugstelling of dood altyd plaas. Die rede is dat die kragtoevoerpen gewoonlik versteur word. Hiervoor kan LC-filtrering by sy kragtoevoer gevoeg word.

4) PCB plaveiselvereistes: PCB moet soveel as moontlik geplavei word. As dit 'n dubbelpaneel is, moet albei kante in 'n groot area met koper geplavei word, en daar moet genoeg grondgate wees. As dit 'n vier-laagbord of hoër is, moet die aangrensende vlaklaag van die hoofkomponentlaag op 'n formasie gestel word.

5) aardingsvereistes: om statiese elektrisiteit effektief vry te stel, moet 'n goeie aarding gewaarborg word. Byvoorbeeld, mediese elektronika, algemene mediese elektroniese produkte soos monitors, daar sal 'n gelyke potensiële aarding einde agter die romp wees. Wanneer ESD-toetse gedoen word, is hierdie aardpunt ook aan die Aarde gekoppel, so daar is 'n manier om vinnig statiese elektrisiteit te ontlaai. 6) PCB-uitlegbedrading: As die ontkoppelkapasitor van die skyfie ver van die pen van die skyfie af is, sal die ontkoppelingseffek verlore gaan. As die lyn van sensitiewe seine te lank is, sal onverwagte elektromagnetiese interferensie ingebring word. In terme van anti-ESD, moet sensitiewe toestelle of seinlyne (soos terugstelling) weggehou word van die rand van die PCB om te verhoed dat lugafvoer direk met die toestelle en seinlyne inmeng. Die PCB-rand moet 'n sekere breedte van die gaping of koper hê.
